電気集じん式オイルミストコレクタ(油性・水溶性兼用)
エムクリーン MCHシリーズ
トゲ式アイオナイザと半絶縁プラスチックシャフトでオイルミスト(水溶液・不水溶性兼用)を高効率低圧損で集じん。

動画

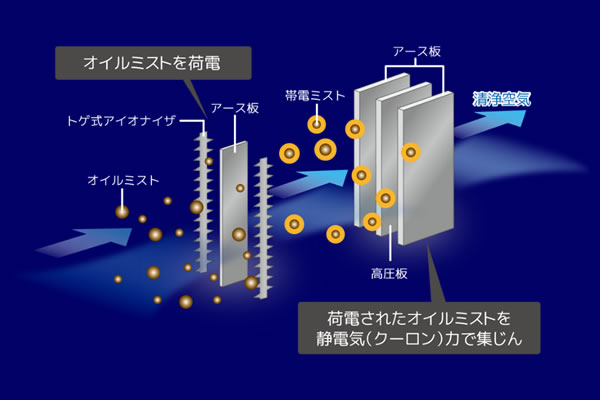

●トゲ式アイオナイザ

トゲ式アイオナイザ放電極材質は耐久性に優れた純チタン製。トゲ先形状を最適化し、高効率化を実現。イオン化線断線による集じん停止がありません。

●半絶縁プラスチックシャフト方式

コレクタの高圧電極板に、半絶縁プラスチックシャフト構造を採用し、水溶性ミストに起こりがちな高電圧のリークやスパークが起きにくく、安定した集じん性能が得られるようになりました。

●油性・水溶性兼用タイプ

油性・水溶性兼用タイプコレクタの高電圧電極板に半絶縁プラスチックシャフト構造を採用することで、水溶性オイルミストでも安定した集じん効率が得られます。

●高効率モータ・インバータを標準搭載(MCH-08A・MCH-60NBを除く)

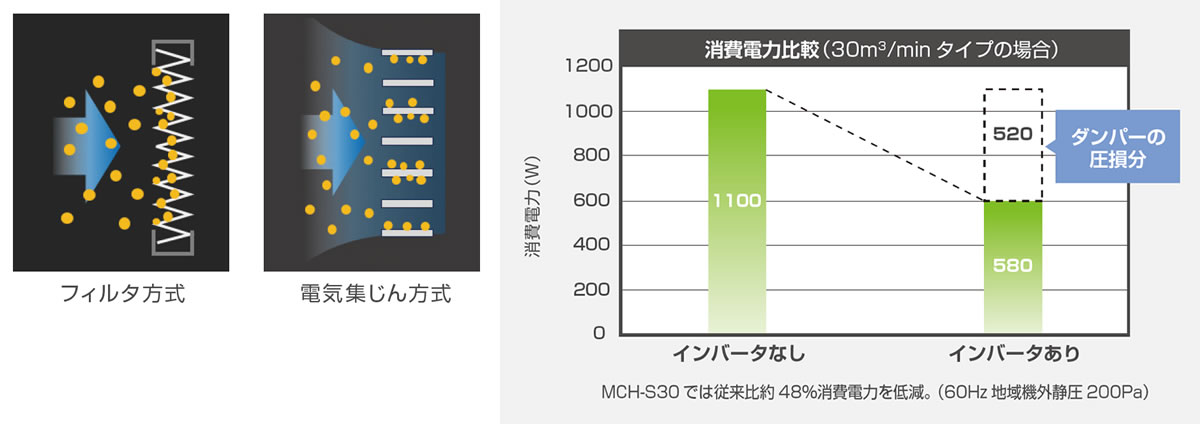

適切な風量調整が可能になり、省エネに繋がります。MCH-30では従来比約48%消費電力を低減。
※60Hz地域機外静圧200Pa時

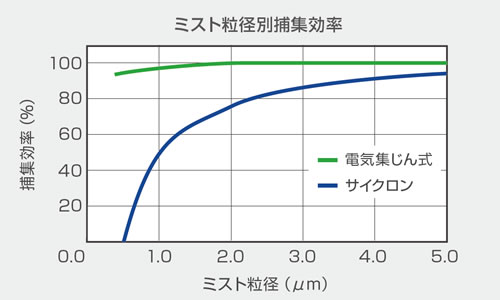

●高効率

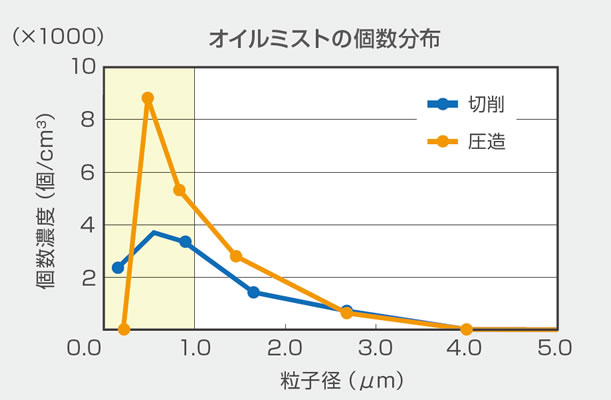

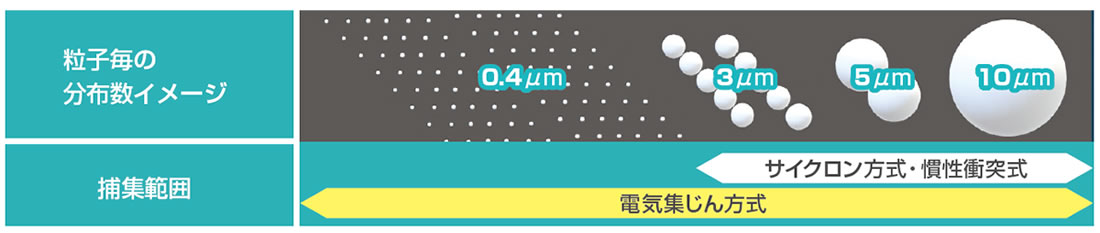

高効率一般的なフィルタ方式では小さな粒子は、ろ材を通過してしまうのに対し、電気集じん方式では煙のような小さな粒子でもしっかり取り除きます。

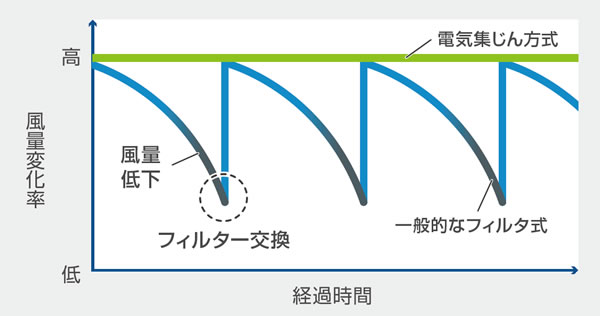

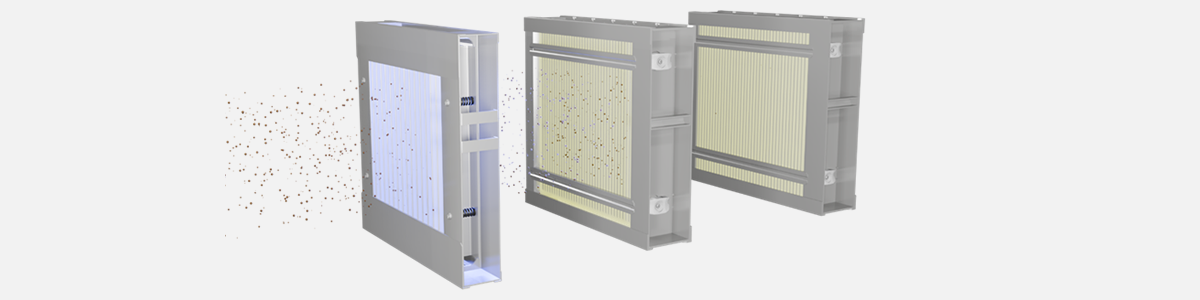

●低圧損

低圧損フィルタ方式はろ材でろ過集じんするのに対し、電気集じん方式では電極板を等間隔に配列し、電気的に集じんさせるため、汚れによる目詰まりが起きにくく、空気の抵抗が低く抑えられ安定した風量が得られます。

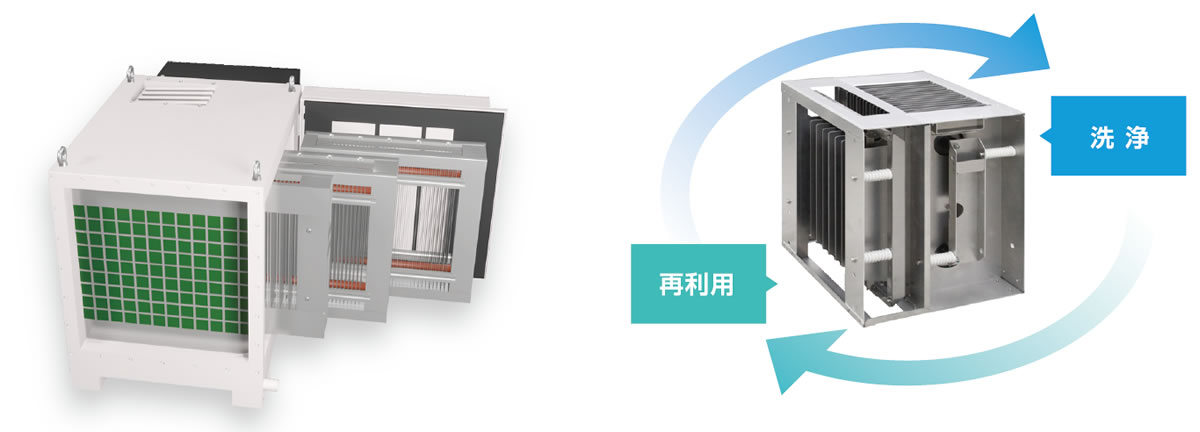

●環境配慮

環境配慮汚れた集じん電極は洗浄することで再利用できるため、フィルタ等の廃棄物が発生しません。

●単動/連動切替機能

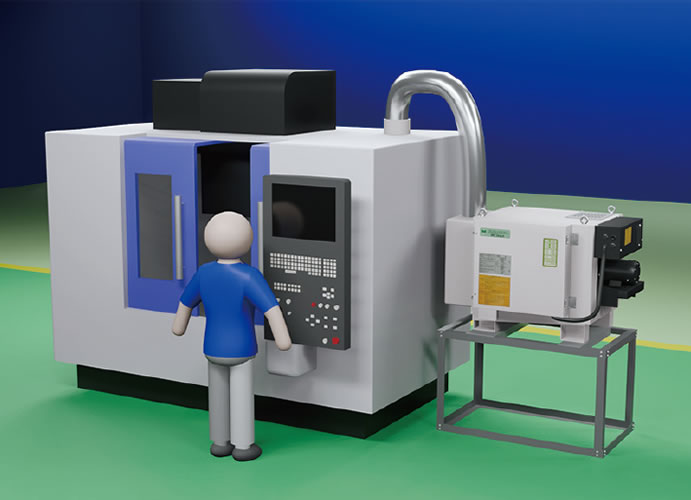

工作機械との連動動作はもちろん、集じん機単独動作の切替も行えます。

●傾斜ドレンパン構造

傾斜ドレンパン構造集じんされたオイルをスムーズに排出します。

●吸込み口標準搭載(MCH-08A・MCH-15対応)

吸込み口標準搭載ダクトをそのまま接続できるように吸込み口を標準搭載。吸込み口は取外し可能で設置に合わせて取り換えができます。

●新ACシステムによる運転監視

新ACシステムによる運転監視

  • 新ACシステム(特許出願中)は、リーク・スパーク放電が発生した場合、運転停止せず高圧出力を細かく制御し、運転を継続させます。
  • 点検が必要と判断した場合には、運転を停止し、点検箇所を検知してメッセージパネルに表示する安全設計です。
  • アイオナイザ、コレクタの洗浄時期や必要な点検箇所が一目でわかります。

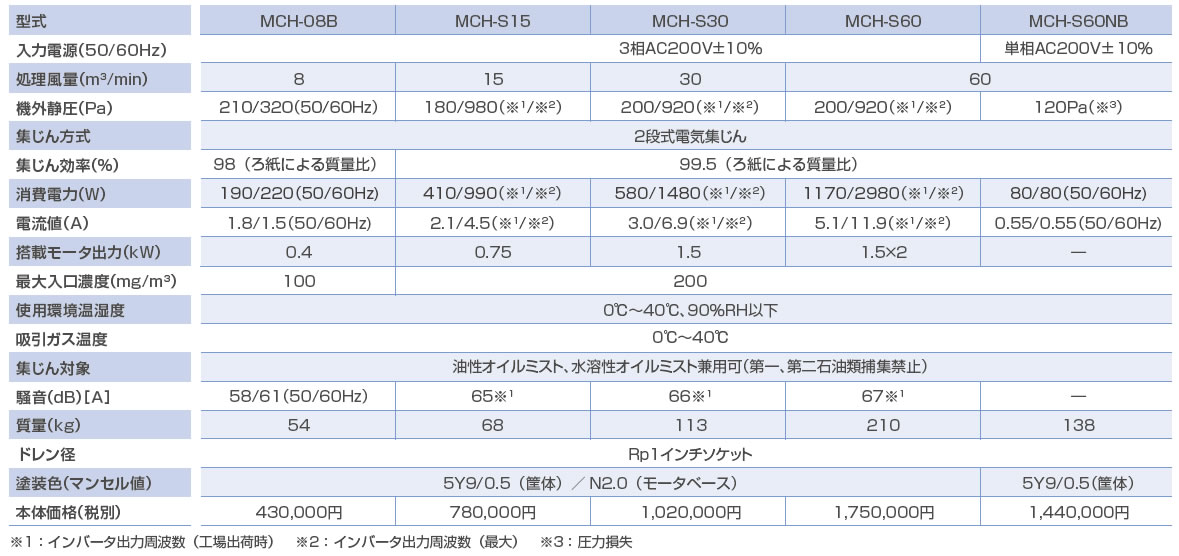

商品ラインナップ

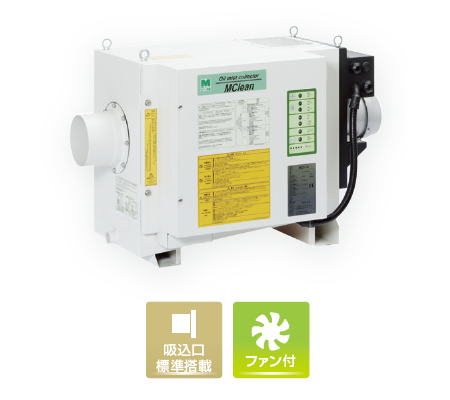

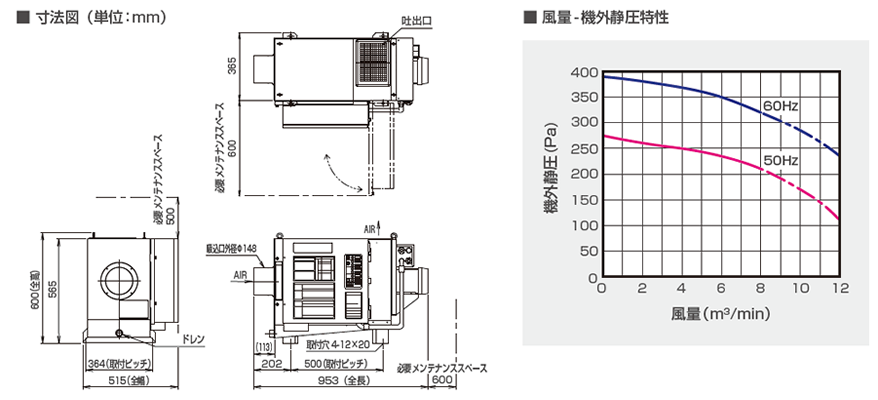

MCH-08B

⇒MCH-08B 仕様・寸法図(PDF)

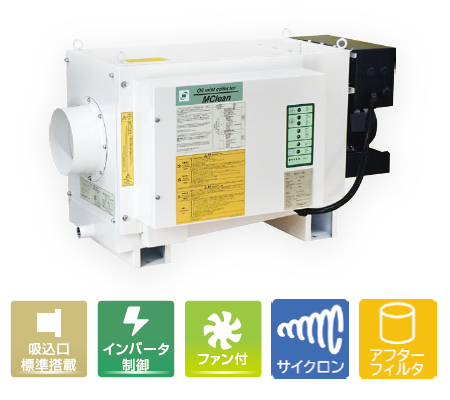

MCH-15A

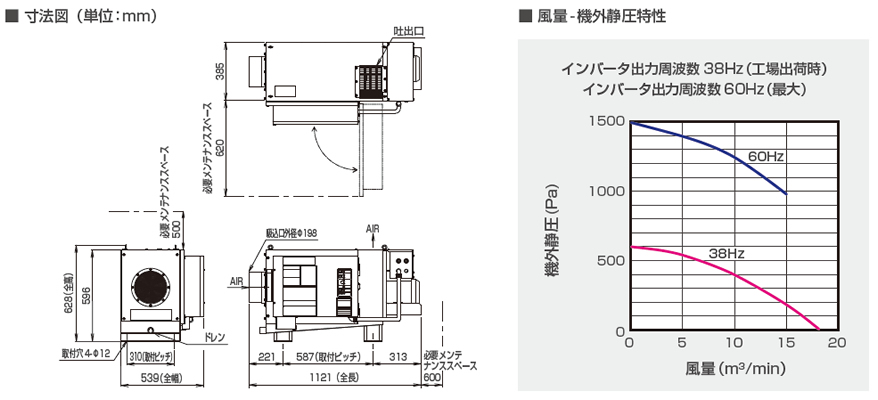

⇒MCH-15A 仕様・寸法図(PDF)

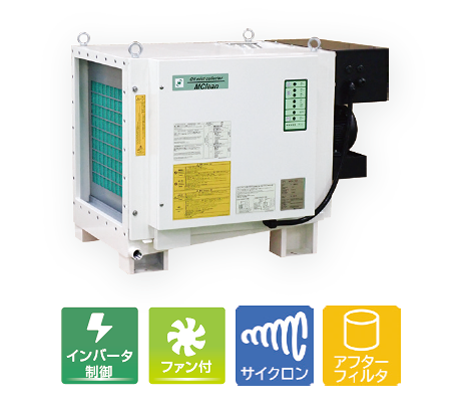

MCH-30A

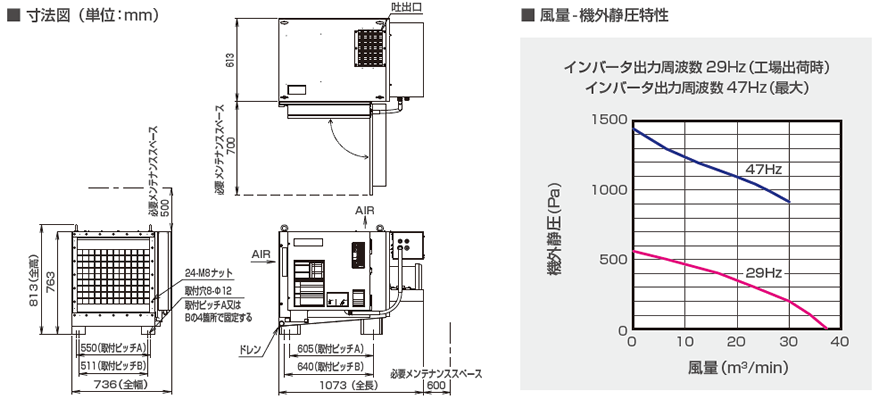

⇒MCH-30A 仕様・寸法図(PDF)

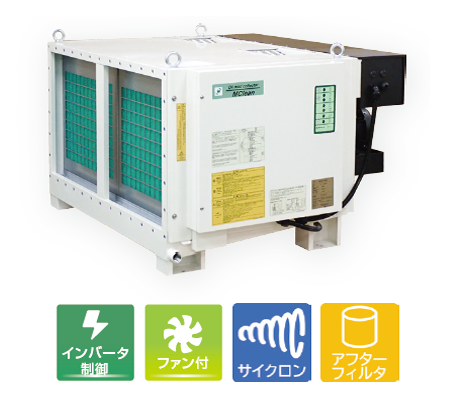

MCH-60A

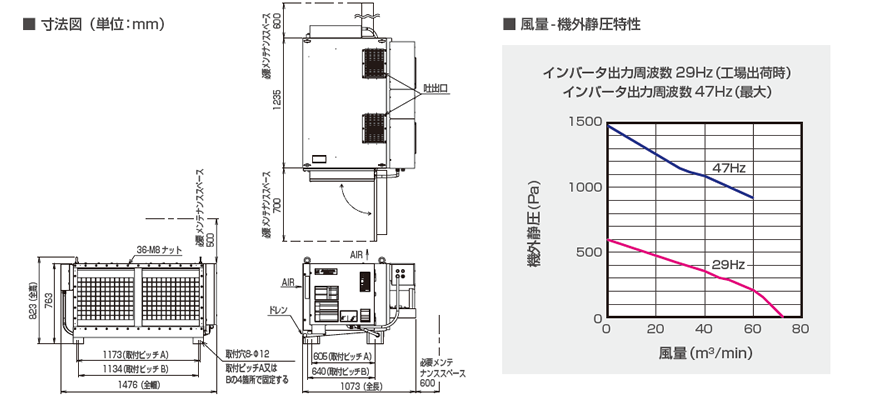

⇒MCH-60A 仕様・寸法図(PDF)

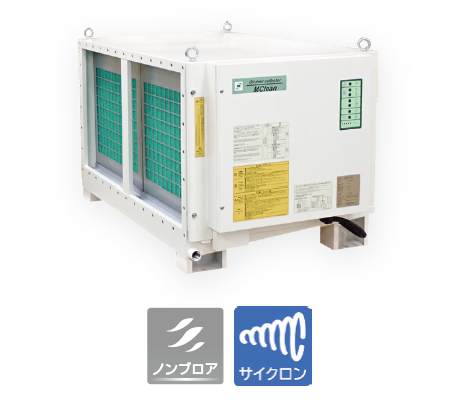

MCH-60NB

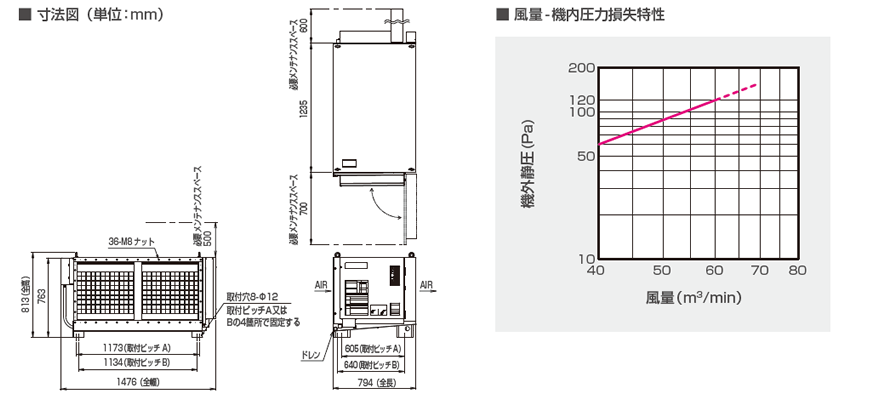

⇒MCH-60NB 仕様・寸法図(PDF)

MCH-30

MCHシリーズ
